Radiální kompresor pro MECHEL
ČKD NOVÉ ENERGO, a.s. – psalo se v roce 2006
Počátkem roku 2006 ČKD NOVÉ ENERGO, a.s. dodalo na Čeljabinský metalurgický kombinát MECHEL radiální turbokompresor typu 7 RMA 122 s pohonem kondensační parní turbinou SIEMENS. Turbokompresor o výkonu 300 000 m³/hod je určen pro dodávku vzduchu obohaceného do 30% kyslíkem na vysokou pec.

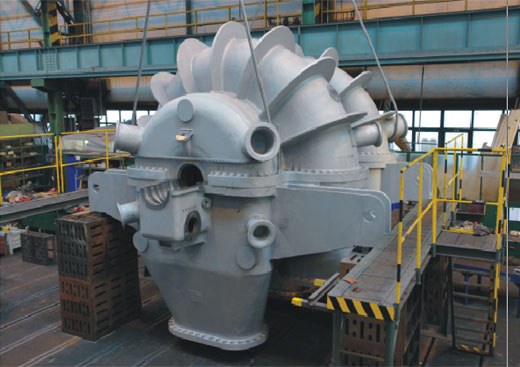

Odstředivý kompresor 7 RMA 122 při montáži v ČKD
Výkonnost 300 000 m³/hod, tlak na výtlaku 0,51 MPa
Při realizaci kompresoru byly využity zkušenosti z dodávek více než 3000 kusů turbokompresorů na stlačování nejrůznějších průmyslových plynů, které ČKD dodalo od 1916 roku. Během tohoto období bylo dodáno 1129 vzduchových turbokompresorů různých výkonností od 4000 m³/hod do 1 080 000 m³/hod a mimo jiné také 106 turbokompresorů na stlačování vzduchu s výkonností větší než 90 000 m³/hod. Turbokompresory velkých výkonností jsou většinou používány v oblasti metalurgie.
Radiální turbokompresory řady RMA, RMB a RMY vynikají robustní konstrukcí a z toho vyplývající vysokou provozní spolehlivostí a dlouhodobou životností. Nejsou výjimkou případy, kdy tyto turbokompresory spolehlivě pracují více než 50 let.

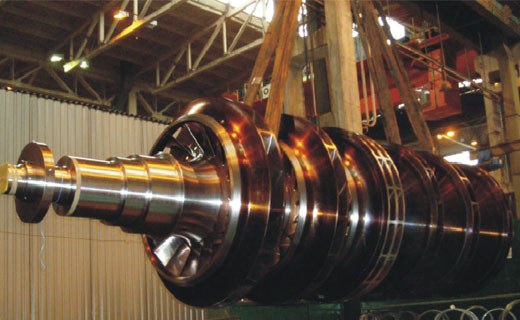

Kompresor 7 RMA 122 má dvě sekce mezi nimiž je zařazen mezichladič. S ohledem na minimalizaci erozivního působení prachu unášeného nasávaným vzduchem je použito rozdělení nasávaného proudu vzduchu na dvě části tak, že první sekce je tvořena dvěma skupinami oběžných kol nasazenými na rotor záda k sobě. Toto řešení dovoluje snížit průtočnou rychlost vzduchu a tím i erozivní působení na rotor. Po ochlazení v mezichladiči je vzduch stlačován v druhé sekci do požadovaného tlaku. Oběžná kola jsou vyrobeny z vysocepevnostní legované kované oceli s lopatkami vyfrézovanými z nosného kotouče a s přivařeným krycím kotoučem. Těleso kompresoru je lité ze šedé litiny tak jako mezistěny. Průtočné kanály mezistěn jsou přesně opracované pro dosažení maximální účinnosti kompresoru.
Psalo se v roce 2006
Zdroj: Materiály ČKD
