Kotel Viadrus Hercules U22: zátop, nastavení tahu, údržba a zákaz provozu

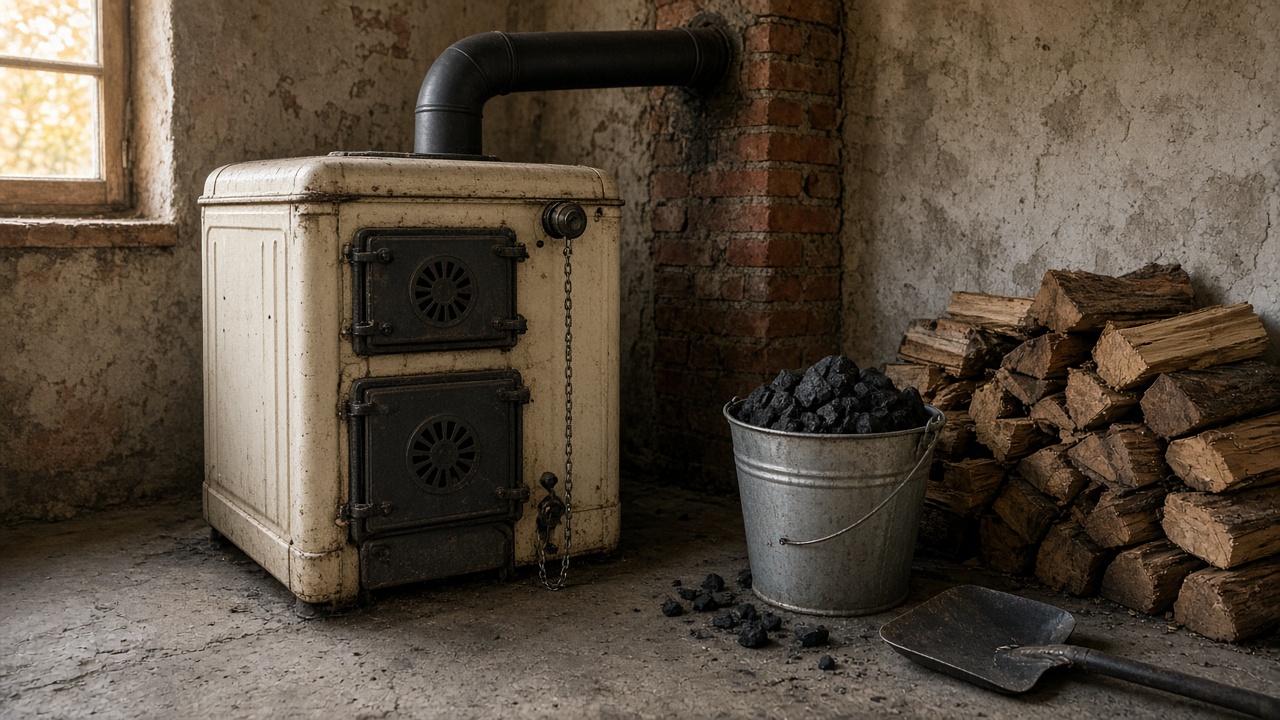

Litinový kotel Viadrus Hercules U22 z Bohumína stojí v tisících českých sklepů. Nepotřebuje elektřinu, snese koks, černé uhlí i dřevo a vydrží desítky let. Jenže dnes s ním souvisí i jedna nepříjemná věc: klasický U22 nemá emisní třídu, a v rodinném domě se proto od 1. září 2024 nesmí provozovat. V článku shrnujeme, jak se s kotlem podle návodu výrobce správně zatápí a jak se reguluje, co dělat s dehtem, kondenzací a špatným tahem, a hlavně co zákaz znamená pro majitele a čím kotel nahradit.

Postupy a čísla vycházejí z originálních návodů Viadrus Hercules U22 C/D a BASIC, pravidla a dotace ze stránek MŽP a programu Nová zelená úsporám.

Verze kotle: U22 C, U22 D, BASIC a Robot

Pod označením U22 se skrývá několik provedení, každé se posuzuje jinak. Rozhodující je výrobní štítek:

• U22 C – univerzální kotel na koks, černé uhlí a dřevo, vyráběl se ve velikostech od 2 do 10 článků.
• U22 D – určený hlavně na dřevo (případně koks nebo černé uhlí), má zvětšený přikládací otvor na polena až do průměru 220 mm. Vyráběl se ve velikostech od 4 do 10 článků.
• U22 P a U22 N – stejné litinové těleso s hořákem na zemní plyn nebo topný olej.
• U22 BASIC – zjednodušená verze, podle návodu není určena pro český trh.
• Hercules U22 Robot – automatický kotel s podavačem na hnědé a černé uhlí a pelety. Podle návodu výrobce spadá do 3. třídy podle ČSN EN 303-5, takže se na něj zákaz popsaný níže nevztahuje.

Technické parametry podle počtu článků

Výkon roste s počtem článků. Údaje na dřevo platí pro provedení D.

Počet článků	Výkon – koks, černé uhlí	Spotřeba koksu	Výkon – dřevo (U22 D)	Délka polen	Min. komínový tah
2	11,7 kW	1,89 kg/h	–	–	12 Pa
3	17,7 kW	2,87 kg/h	–	–	14 Pa
4	23,3 kW	3,77 kg/h	20 kW	270 mm	16 Pa
5	29,1 kW	4,71 kg/h	25 kW	360 mm	18 Pa
6	34,9 kW	5,65 kg/h	30 kW	450 mm	20 Pa
7	40,7 kW	6,59 kg/h	35 kW	540 mm	22 Pa
8	46,5 kW	7,53 kg/h	40 kW	630 mm	24 Pa
9	52,3 kW	8,47 kg/h	45 kW	720 mm	26 Pa
10	58,1 kW	9,41 kg/h	49 kW	810 mm	28 Pa

Výrobce doporučuje provozní teplotu topné vody 60–90 °C a teplotu vratné vody 60 °C. Pracovní přetlak je nejvýše 400 kPa (4 bar).

Jaká paliva Viadrus Hercules U22 spaluje

Za nejvhodnější palivo považuje výrobce koks o zrnitosti 40–60 mm. Spálit se dá i koks a antracit ořech 2 (20–40 mm). Pokud má komín dostatečný tah 15–25 Pa, můžete topit také nespékavým černým uhlím ořech 1 (30–50 mm) nebo kostka (50–80 mm). Hnědé uhlí návod k U22 C/D mezi palivy vůbec neuvádí. Rozdíly mezi druhy a zrnitostmi uhlí vysvětlujeme v článku jaké uhlí do kotle vybrat.

Dřevo smí mít nejvýše 20 % vlhkosti, jinak kotel nedosáhne jmenovitého výkonu. Doporučený průměr polen je 40–100 mm. Jako doplňkové palivo připouští výrobce i štěpku, hobliny, piliny, pelety nebo dřevěné brikety. V takovém případě je ale nutné dát na dno topeniště polena, aby drobné palivo nepropadávalo roštem do popelníku. Plasty a odpad do kotle nepatří.

Jak zatopit v kotli Viadrus Hercules U22

Postup podle návodu výrobce pro U22 C a D:

1. Na termomanometru zkontrolujte, jestli je v soustavě dost vody, a otevřete uzavírací armatury mezi kotlem a topením.
2. Vyčistěte rošt, popelník, kouřové kanály a stěny kotle.
3. Přes popelníková a topenišťová dvířka rozložte na rošt po celé hloubce podpal a dříví.
4. Kouřovou klapku v kouřovém nástavci dejte do polohy otevřeno a zavřete přikládací dvířka.
5. Zapalte podpal přes otevřená popelníková a topenišťová dvířka.
6. Zavřete topenišťová i popelníková dvířka a naplno otevřete dusivku.
7. Na rozhořelé dřevo dejte slabší vrstvu základního paliva (koksu, uhlí nebo dřeva).
8. Až se dobře rozhoří, přiložte palivo až ke spodní hraně přikládacích dvířek a urovnejte ho do rovnoměrné vrstvy po celé hloubce kotle.
9. Jakmile palivo přejde do temně červeného žáru, pootevřete pomocí nástroje vzduchovou růžici na přikládacích dvířkách (přívod sekundárního vzduchu). Když plameny zežloutnou, růžici zase zavřete.

K zatápění se podle výrobce nesmí používat hořlavé kapaliny. Při prvním zátopu studeného kotle se na stěnách sráží voda a stéká dolů. Rosení zmizí, jakmile se kotel zahřeje.

Přikládání a regulace tahu

U22 nemá žádnou elektroniku, takže výkon řídíte mechanicky dvěma prvky:

• Kouřová klapka v kouřovém nástavci slouží k hrubé regulaci výkonu přes komínový tah. Ovládá se táhlem vlevo nahoře vedle přikládacích dvířek.
• Dusivka v popelníkových dvířkách slouží k jemné regulaci, protože určuje, kolik vzduchu jde pod rošt. U verzí C a D ji ovládá regulátor tahu přes řetízek, u verze BASIC se nastavuje ručně šroubem.

Regulátor tahu se seřizuje při uvedení kotle do provozu. Délka řetízku se nastaví tak, aby byla dusivka téměř zavřená ve chvíli, kdy voda dosáhne žádané teploty. Výrobce doporučuje 80 °C na výstupu.

Palivo přikládejte tak, aby vrstva byla stejně vysoká po celé hloubce topeniště. Při topení černým uhlím nechte vzduchovou růžici částečně pootevřenou po celou dobu, kdy z čerstvě přiloženého paliva unikají plyny a šlehají plameny. Popelníková dvířka musí být během provozu stále zavřená.

Noční útlum a ranní rozjezd

Před nocí pročistěte rošt a čerstvě přiložené palivo nechte dobře rozhořet. Pak výkon utlumte přivřením kouřové klapky a vzduchové růžice a regulátor tahu vyvěste. Spaliny přitom nesmí unikat do kotelny. Ráno otevřete klapku i růžici, otevřete popelníková dvířka a prohrabejte rošt.

Čištění a údržba

• Popel vybírejte podle paliva i několikrát denně. Plný popelník brání rozvodu vzduchu pod rošt a palivo pak prohořívá nerovnoměrně. Škváru odstraňte před každým zátopem a při ranním obnovení provozu. Popel patří do nehořlavé nádoby s víkem.
• Stěny topeniště, kouřové tahy a kouřový nástavec čistěte při topení koksem jednou měsíčně, při topení černým uhlím jednou týdně. Nástavec má dole čisticí poklop.
• Po sezóně kotel, kouřovody i nástavec důkladně vyčistěte a otočné čepy a mechanismus klapky namažte grafitovým tukem.
• Dusivku udržujte čistou. Když se kolem ní usadí popel nebo palivo, začne drhnout a regulace přestane fungovat.

Nezapomínejte ani na komín, protože zanesený průduch zhoršuje tah. Mezi pravidelnými prohlídkami a vymetáním vám může pomoct čisticí poleno na komíny.

Nejčastější problémy kotle Viadrus Hercules U22

Kondenzace a dehtování

Pokud kotel běží na vodu chladnější než 60 °C, rosí se kotlové těleso. Výrobce upozorňuje, že nízkoteplotní koroze zkracuje životnost litiny. Podobně škodí vlhké dřevo, protože voda z něj kondenzuje v kotli i v komíně a vzniká víc dehtu. Novější návod navíc varuje před korozí „metal dusting“, která může stěny článků časem ztenčit až k proděravění. Dehtový nános na stěnách topeniště odstraníte škrabkou nebo vypálením suchým dřevem či koksem při maximální pracovní teplotě.

Nízká teplota vratné vody

Výrobce doporučuje teplotu vratky kolem 60 °C. Když se do kotle vrací voda z velké studené soustavy, spodní část tělesa se rosí a dehtuje, i když teploměr ukazuje vyšší teplotu na výstupu. Řešením je ochrana vratky, například termostatický směšovací ventil.

Netěsnosti mezi články

Těleso je složené z litinových článků spojených nalisovanými vsuvkami a stažených kotevními šrouby. Než začnete hledat netěsnost, vylučte rosení. Voda na studeném kotli při zátopu ještě nemusí znamenat prasklinu. Návod výslovně varuje, abyste vodu doplňovali jen do vychladlého kotle, protože studená voda v horkém tělese může článek roztrhnout. Škodí i tvrdá voda: podle výrobce snižuje 1 mm vodního kamene přestup tepla v daném místě o 10 %. Skutečný únik mezi články patří do rukou servisu.

Špatný tah a kouření do kotelny

Minimální tah podle velikosti kotle najdete v tabulce výše (12–28 Pa), černé uhlí potřebuje 15–25 Pa. Když kotel kouří, hoří líně nebo nejde dotopit, zkontrolujte zanesené kouřové tahy a nástavec, průchodnost komína, otevřenou klapku a dusivku. Ověřte i přívod vzduchu do kotelny, protože utěsněná okna kotli škodí.

Emisní třída a zákaz provozu od září 2024

Zákon o ochraně ovzduší (§ 17 odst. 1 písm. g) požaduje, aby kotle na pevná paliva do 300 kW pro ústřední vytápění splňovaly minimální požadavky odpovídající 3. třídě podle ČSN EN 303-5. V rodinných domech, bytových domech a stavbách pro rodinnou rekreaci tato povinnost platí od 1. září 2024. Týká se kotlů na pevná paliva obecně, nejen uhlí, takže ani topení samotným dřevem kotel nezachrání.

Ruční Viadrus Hercules U22 (C, D) je podle firmy Viaflames, která na výrobu kotlů Viadrus navázala, kotel vyrobený ještě před zavedením emisních tříd. Žádnou třídu tedy nemá a provozovat ho už nelze. Za provoz nevyhovujícího kotle hrozí podle MŽP pokuta až 50 000 Kč, úředníci ale mají nejdřív ukládat napomenutí a výzvu k nápravě. Třídu vašeho kotle zjistíte ze štítku, z návodu nebo z dokladu o povinné kontrole technického stavu, kterou musí kotel na pevná paliva od 10 do 300 kW projít nejméně jednou za tři roky.

Viadrus v minulosti nabízel přestavbové sady, které z U22 udělaly automatický kotel Robot, UNO či DUO nebo ruční ECO. Podle tiskové zprávy výrobce z prosince 2017 se ale sady pro kotle 1. a 2. třídy vyráběly jen do konce roku 2017.

Kolik stojí provoz

Pro srovnání s novým zdrojem: Čtyřčlánkový kotel podle výrobce spálí při jmenovitém výkonu 23,3 kW zhruba 3,77 kg koksu za hodinu. Koks ořech 2 stál na podzim 2026 podle ceníků uhelných skladů v Orlové a Raškovicích 780–950 Kč za metrák. Hodina na plný výkon tak vyjde zhruba na 29–36 Kč a jedna kilowatthodina tepla na 1,26–1,54 Kč. Při spotřebě 15 MWh tepla za rok to dělá asi 2,4 tuny koksu a 19–23 tisíc Kč. Jde o výpočet z ideálních hodnot výrobce, ve skutečnosti to bývá víc.

Čím kotel Viadrus Hercules U22 nahradit

Nejčastější náhrady jsou automatický kotel na pelety, zplyňovací kotel na dřevo s akumulační nádrží nebo tepelné čerpadlo. Pomůže vám náš průvodce jaký kotel do rodinného domu a přehled pelety na topení.

Na výměnu zdroje lze v roce 2026 čerpat podporu z programu Nová zelená úsporám:

• NZÚ Light (dotace pro zranitelné domácnosti): kotel na biomasu s akumulací nebo automatický 120 000 Kč, tepelné čerpadlo vzduch-voda nebo země-voda 150 000 Kč, vzduch-vzduch 100 000 Kč.
• Bezúročný úvěr pro ostatní vlastníky rodinných domů: kotel na biomasu až 200 000 Kč (s celosezónním zásobníkem pelet 300 000 Kč), tepelné čerpadlo vzduch-voda 350 000 Kč, země-voda nebo voda-voda 400 000 Kč.

Podporu nelze získat, pokud už byla na výměnu zdroje v dané nemovitosti dříve čerpána dotace. Nový zdroj musí pokrýt alespoň 60 % tepelné ztráty budovy. U NZÚ Light je poradenství i pomoc s vyřízením žádosti zdarma.

Časté otázky

Mohu Viadrus Hercules U22 ještě používat?

Ruční verze U22 C a D v rodinném domě od 1. září 2024 ne, protože nemají emisní třídu. Automatický U22 Robot podle návodu splňuje 3. třídu.

Jaké uhlí patří do U22?

Hlavně koks 40–60 mm, případně ořech 2. Při tahu 15–25 Pa i nespékavé černé uhlí ořech 1 nebo kostka. Hnědé uhlí návod neuvádí.

Jak nastavit regulátor tahu?

Tak, aby dusivka byla téměř zavřená, když voda dosáhne žádané teploty (výrobce doporučuje 80 °C). Na noc regulátor vyvěste.

Proč se kotel rosí a teče z něj voda?

Při prvním zátopu je to normální. Pokud rosení trvá, topíte pod 60 °C, máte studenou vratku nebo vlhké dřevo. Teprve pak hledejte netěsnost článků.

Jak často se U22 čistí?

Popel i několikrát denně, tahy a stěny topeniště při koksu měsíčně, při černém uhlí týdně, po sezóně vše důkladně.

Na co dostanu dotaci při výměně?

V roce 2026 buď dotace NZÚ Light pro zranitelné domácnosti (až 150 000 Kč), nebo bezúročný úvěr NZÚ (až 400 000 Kč).

Viadrus Hercules U22 byl jednoduchý a odolný kotel, ale v rodinných domech jeho čas skončil. Ověřte na štítku, jakou verzi máte, a u ruční verze plánujte výměnu s podporou z Nové zelené úsporám.
